CONDOTTE

ZINCO/INOX-DUCT

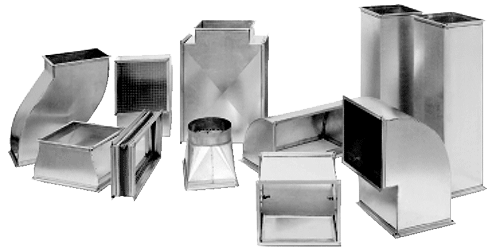

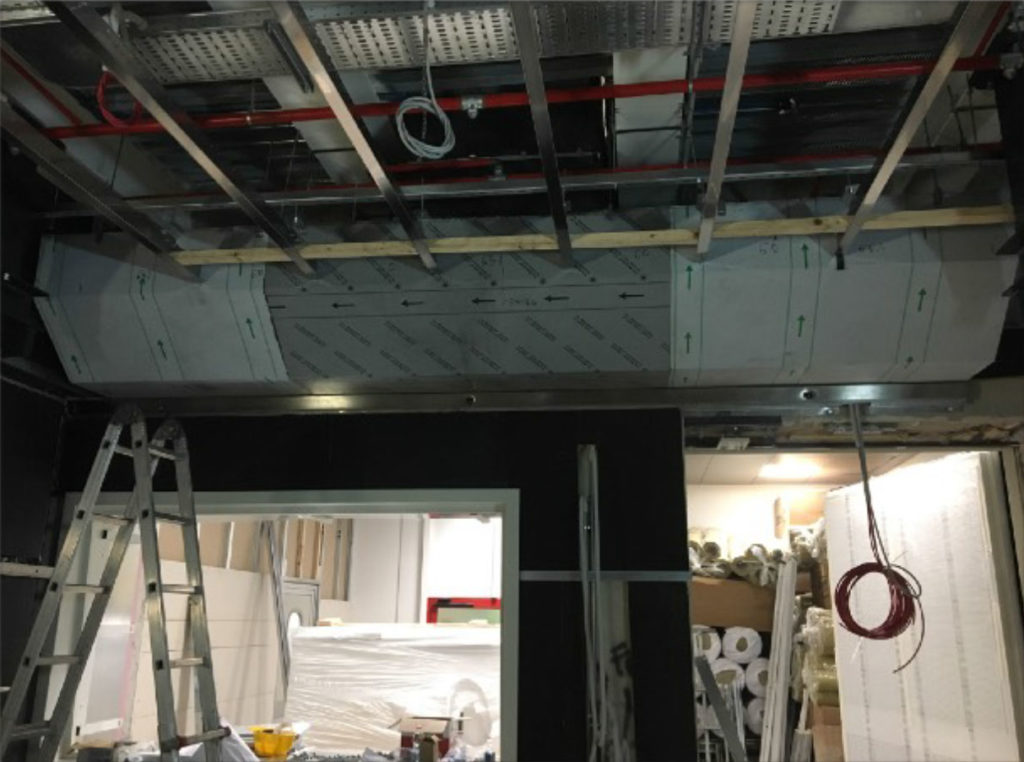

I canali in lamiera a sezione rettangolare e/o circolare  trovano applicazione in molteplici settori: civile, navale, industriale

Adattabilità a spazi ridotti

la forma rettangolare  e/o circolare consente di gestire il progetto con  minori ingombri  in altezza per una maggiore adattabilità ai controsoffitti.

Nervatura

Le condotte  sono dotate di irrigidimento dei piani mediante nervatura trasversale e questo conferisce maggiore rigidità e stabilità al condotto.

La scelta dello spessore di realizzazione può variare, si possono produrre condotti con spessore variabile tra 0,5 e 1,5 mm, con lunghezza del singolo canale fino a 1500/2000mm



Particolari di Costruzione
  • Realizzazione in lamiera Zincata  qualità Z200 / Z275  ; Acciaio Inox qualità Aisi 304/316/316L
  • Flangiatura tramite puntatura, con un altezza bordo flangia pari a 20 mm per spessori  6-7-8/10 e 30 mm per lamiere spessore  10-12-15/10.
  • Giunzione longitudinale realizzata mediante aggraffatura Pittsburgh tra i vari lati, applicabile fino a spessori 1,2 mm.
  • Irrigidimento mediante nervatura trasversale dei piani.
  • Rinforzi interni per canali di grandi dimensioni e/o impianti ad elevata pressione.
  • Raggi di curvatura e caratteristiche costruttive secondo norme tecniche AS.A.P.I.A
  • Staffaggio standard realizzato con profilo asplato a C di sostegno e barre filettate di sospensione



Indicazioni di costruzione (A = lato condotta)

A = <300 spessore lamiera zincata 0.6 mm

A = 300-750 spessore lamiera zincata 0.8 mm

A = 800-1200 spessore lamiera zincata 1.0 mm

A =1250-1600 spessore lamiera zincata 1.2 mm

A =1601-oltre spessore lamiera zincata 1.5 mm



La costruzione delle condotte rispetta quelle che sono le classi di Tenuta richieste da progetto.  La tenuta è valutata sulla base della classe di tenuta in conformità con la norma DIN EN 13779(uguale alle norme DIN EN 12237, 1507 , 15727).

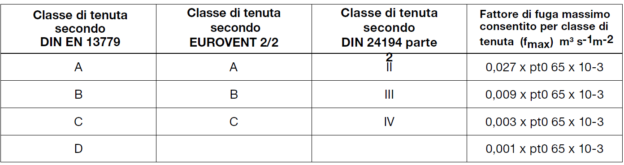

La tabella che segue indica le classi corrispondenti in altri standard (meno recenti)





Classi di tenuta:

I prodotti sono disponibili per i seguenti livelli di pressione:
Bassa pressione + 1000 / -500 Pa
Media pressione + 2000 / -750 Pa
A seconda degli accorgimenti costruttivi adottati, i condotti possono essere forniti in 3 diverse classi di tenuta:

  • classe di tenuta A secondo UNI EN 1507:2008
  • classe di tenuta B secondo UNI EN 1507:2008
  • classe di tenuta C secondo UNI EN 1507:2008



Esempi di impianto aeraulico in Lamiera:

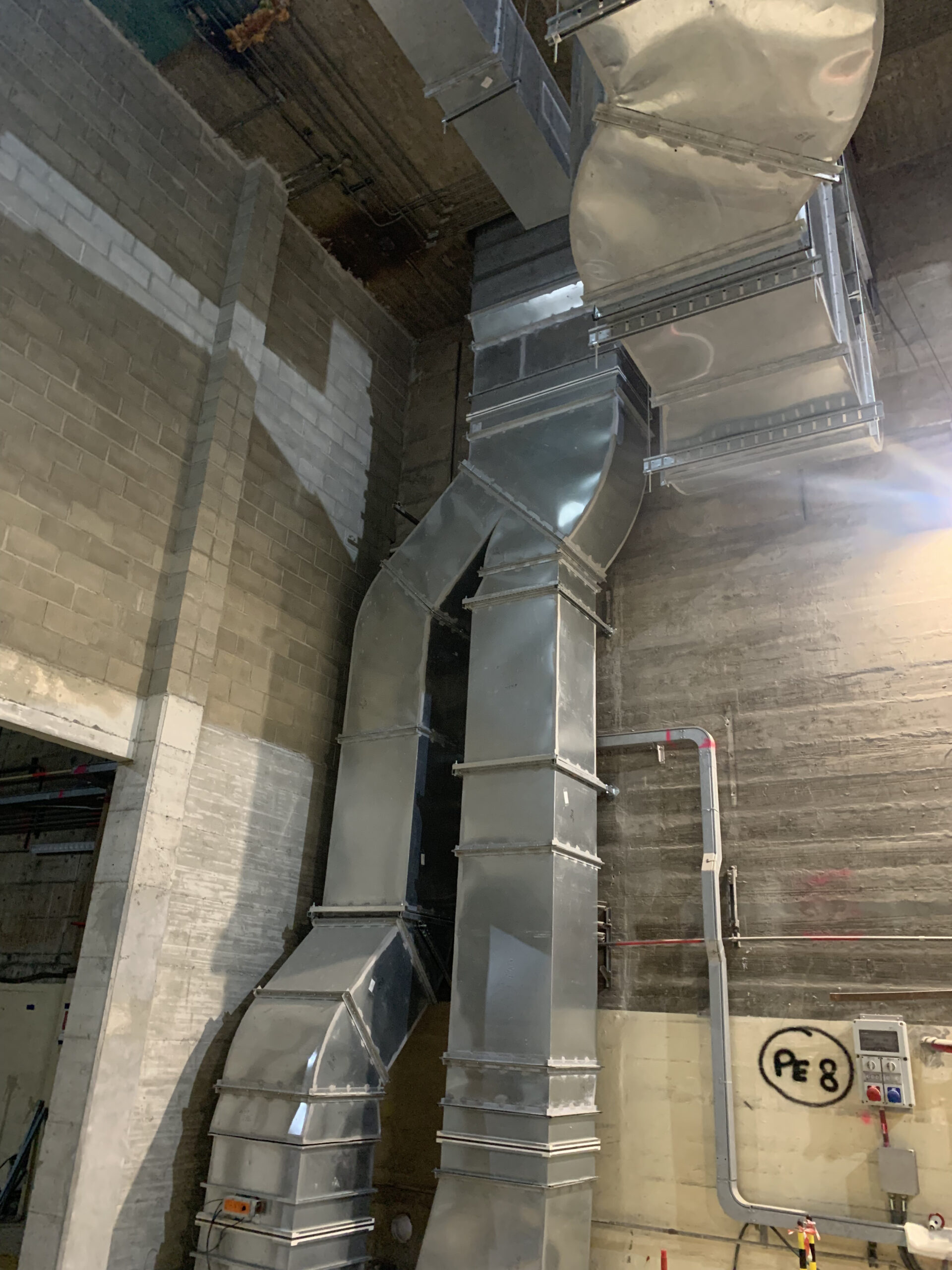

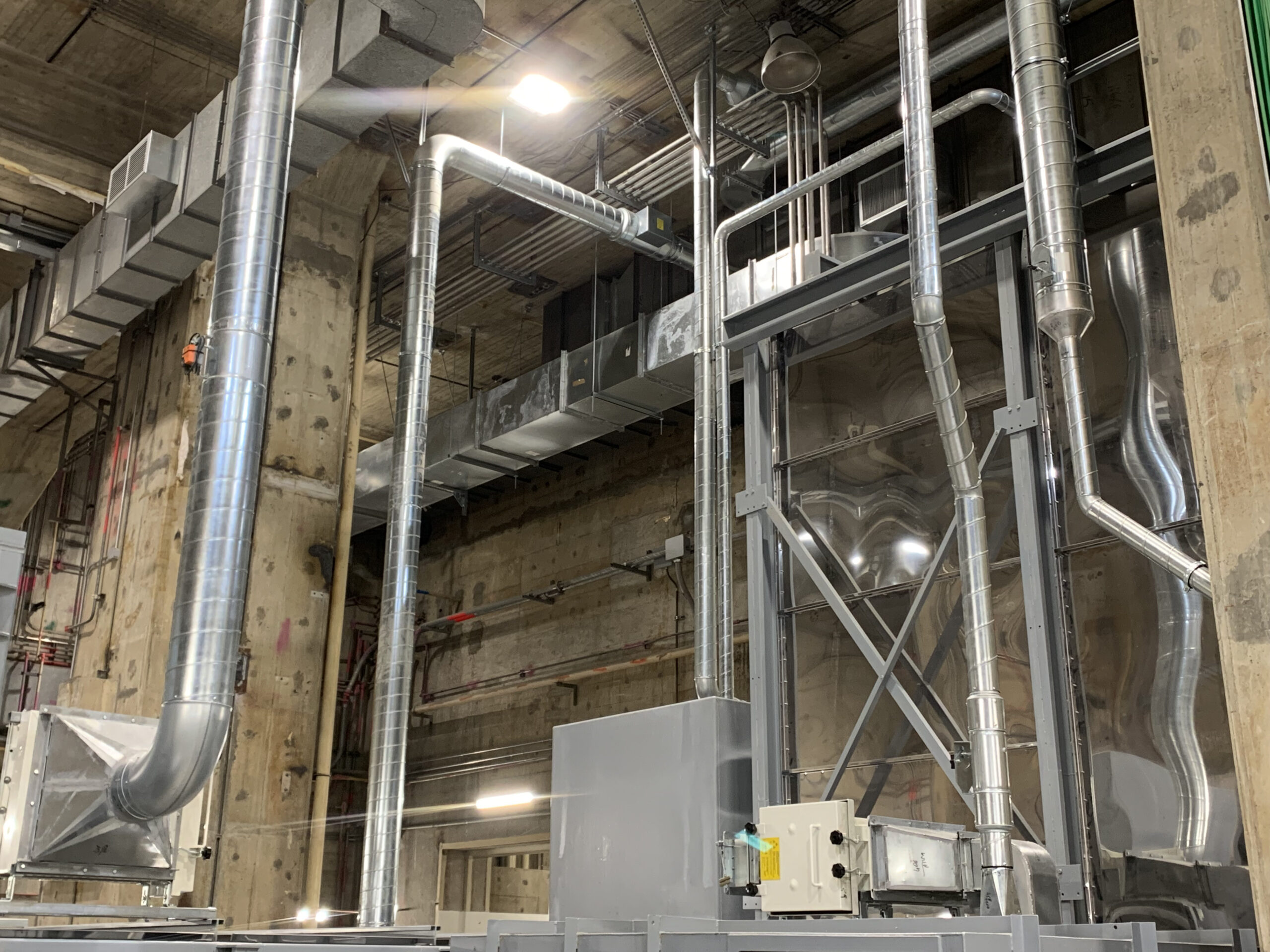

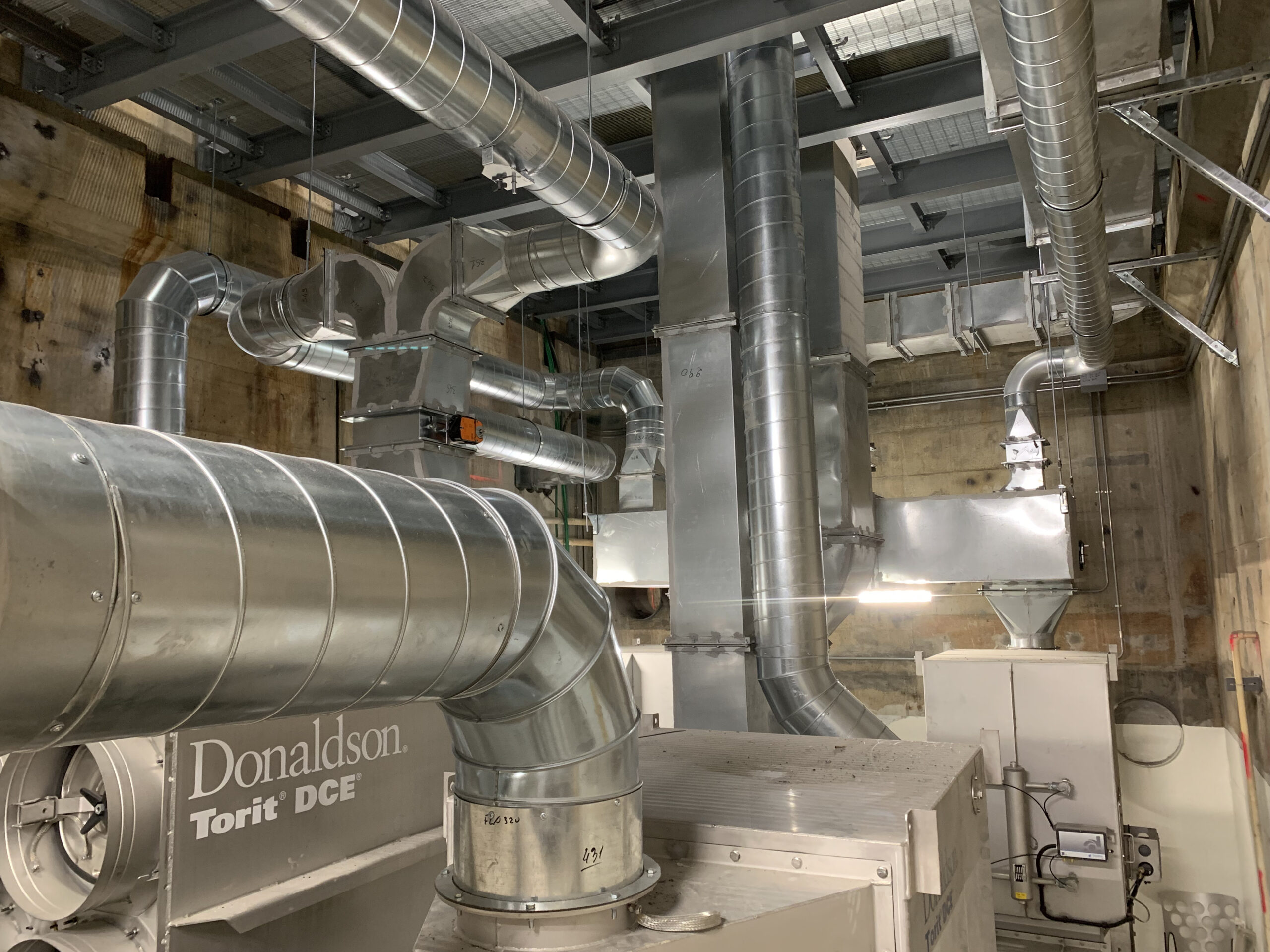

Centrale Nucleare-Caorso – Comune di Caorso (PC) 2020

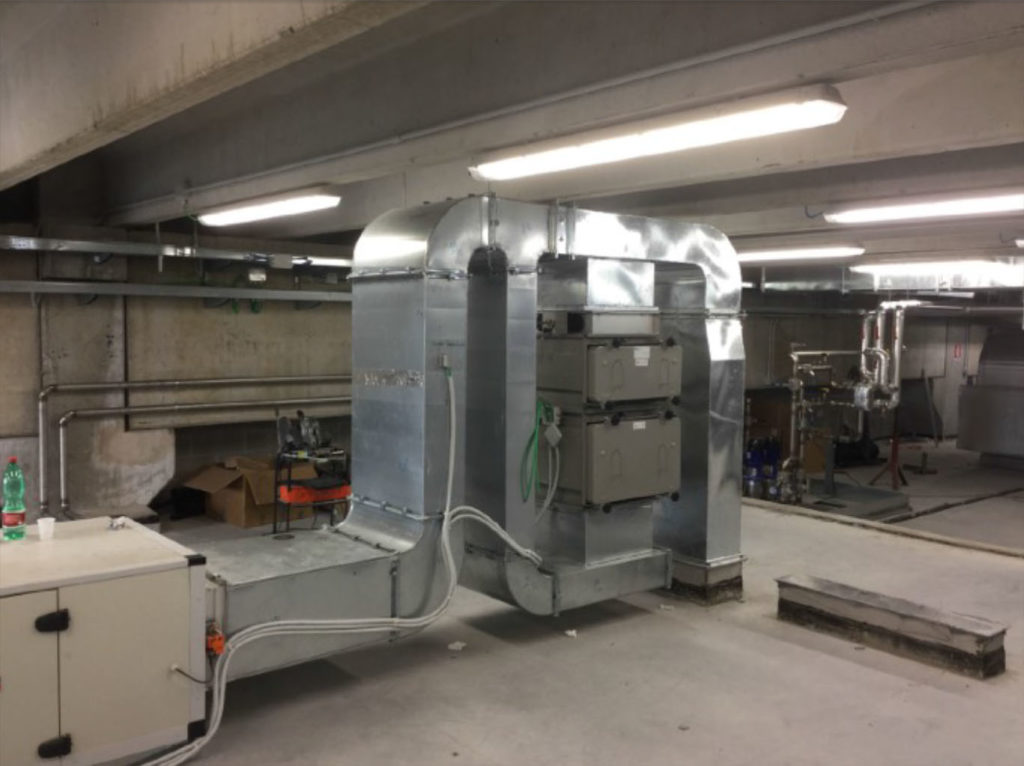

“Istituto Nazionale Fisica Nucleare” – Comune di Legnaro (Padova)

Realizzazione impianti secondo la normativa vigente UNI – EN 13779 : 2003 e successive integrazioni, con materie prime certificate con grammatura di zinco secondo esigenze e specifiche di progetto “INFN “ Comune di Legnaro (Padova) 2015



“Scuderie Ferrari “ Comune di Maranello – Modena – 2017

Realizzazione in Acciaio Nero Zincato a Caldo sp.20/10 con giunzioni longitudinali saldate e trasversali realizzate con angolare 30×3 con interposta guarnizione in EPDM.



“Istituto Nazionale Fisica Nucleare” – Comune di Legnaro (Padova)

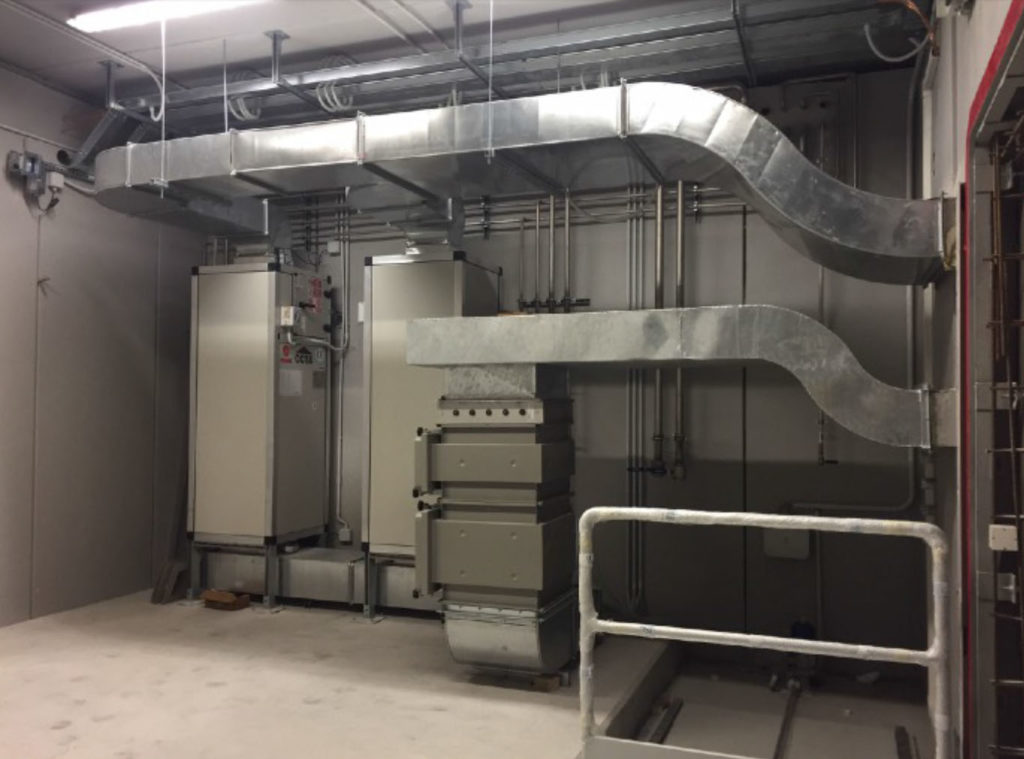

“Bunker Radioattivi “ Istituto Nazionale Fisica Nucleare 2016
