SISTEMA CONDOTTE RETTANGOLARI EVACUAZIONE FUMO E CALORE

SINGOLO COMPARTIMENTO

Condotte metalliche per sistemi di evacuazione fumo e calore (SEFFC) o per sistemi di controllo a pressione differenziale.

CERTIFICAZIONE CE

Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.2 della UNI EN 13501-4 + A1 2009.

E600 120 (ho) S 1.500 single

CAMPO DI APPLICAZIONE

• Sistemi di evacuazione fumo e calore a comparto singolo.
• Integrità ai fumi per 120 minuti a temperature ≤ 600°C.
• Per estrazione fumi e immissione aria esterna.
• Tenuta ai fumi con una perdita inferiore ai 5m³/h per m².
• Livello di pressioni fino a -1.500 Pa   + 500 Pa
• Sistemi sia forzati che naturali.

DIMENSIONI MASSIME REALIZZABILI

Base: 1250 mm Altezza: 1.000 mm

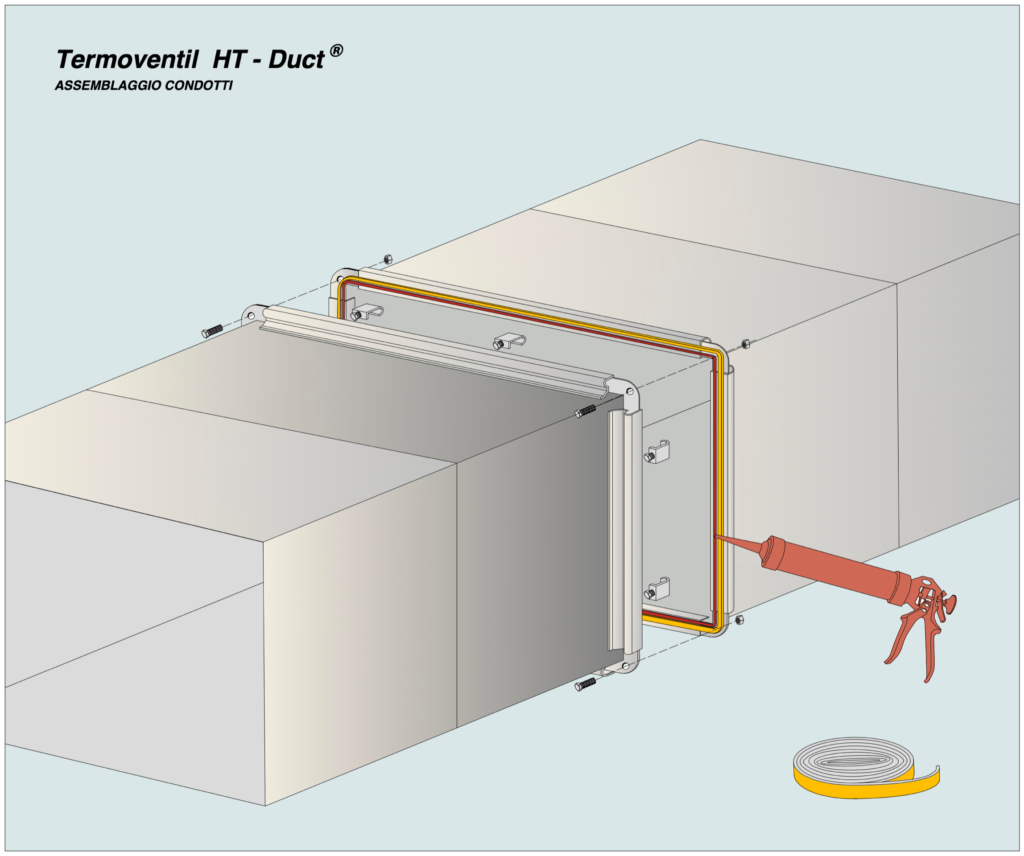

COLLEGAMENTO TRA PEZZI

I singoli  pezzi vengono  collegati tra loro mediante l’utilizzo di minuteria come perni ,rondelle e dadi esagonale M8, Morsetti per serrare il profilo di giunzione. Interposta tra le varie giunture viene applicata una guarnizione in fibro ceramica  e sigillante .

STAFFAGGIO STATICO

Lo staffaggio statico fornito in dotazione ai condotti rappresenta e garantisce la sicurezza standard occorrente per la valenza della certificazione di prodotto;

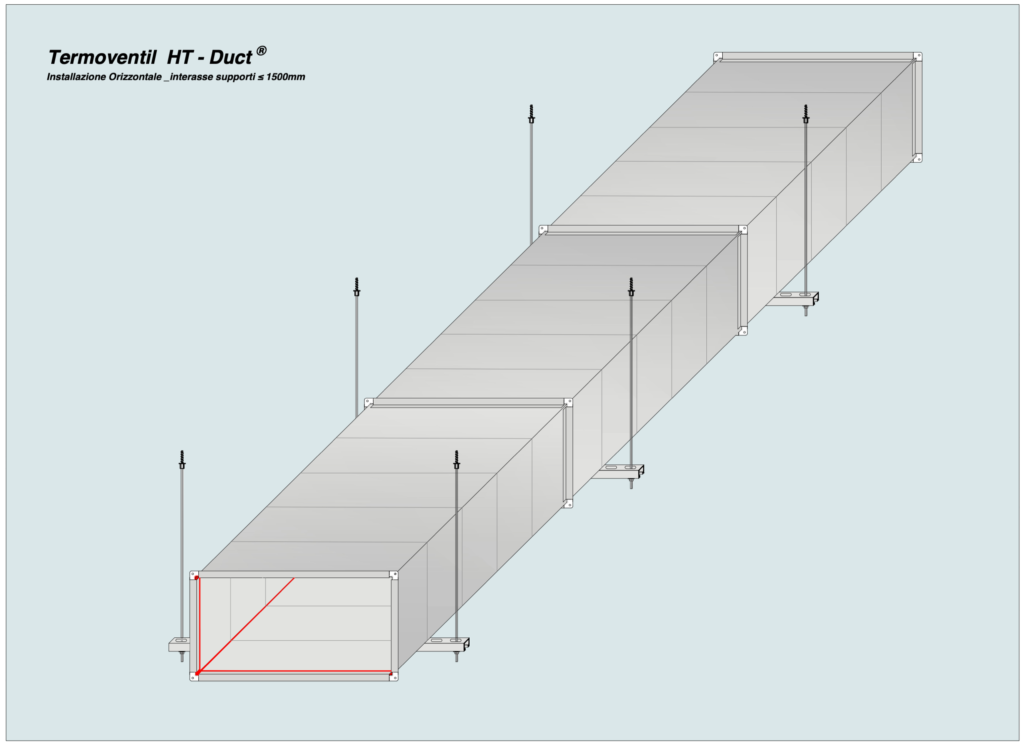

Staffaggio orizzontale HT-DUCT®

Staffe con binari preforati di profilo a C 41×41 mm sospese da barre filettate uniformi M10. Distanza massima tra sospensioni orizzontali pari a 1,5 m.
