SISTEMA CONDOTTE RETTANGOLARI EVACUAZIONE FUMO E CALORE
COMPARTIMENTO MULTIPLO

CONDOTTE

MT-DUCT®

Condotte in silicato di calcio per sistemi di controllo del fumo e del calore o per sistemi di controllo a pressione differenziale.

CERTIFICAZIONE CE

Condotte provviste di certificazione di prodotto CE secondo UNI EN 12101-7:2011.Ai sensi del Regolamento Europeo 305/2011.

CLASSIFICAZIONE

Ai sensi del capitolo 7.2 della UNI 13501-4:2016.

EI 120 ( ve ho ) S 1.500 multi

CAMPO DI APPLICAZIONE
  • Sistemi di evacuazione fumo e calore a comparto multiplo.
  • Integrità ai fumi e isolamento termico fino a 120 minuti.
  • Per estrazione fumi e immissione aria esterna.
  • Utilizzo orizzontale e verticale.
  • Tenuta ai fumi con una perdita inferiore ai 5 m3/h per m2.
  • Livelli di pressioni fino a -1.500Pa.
  • Sistemi sia forzati che naturali.



DIMENSIONI MASSIME REALIZZABILI
Base: 2.300 mm
Altezza: sezione trasversale massima: 1,955 m2
MT-DUCT®
Base: 200 ÷ 1.250 mm
Altezza: 200 ÷ 1.000 mm
Passo standard: 50 mm
Lunghezza standard: 1.200 mm
Spessore condotta: 50 mm
MT-DUCT XL®
Base: 1.251 ÷ 2.300 mm
Altezza: 200 ÷ 850 mm
Sezione trasversale massima: 1,955 m2
Passo standard 50 mm
Lunghezza standard: 1.200 mm
Spessore condotta: 50 mm

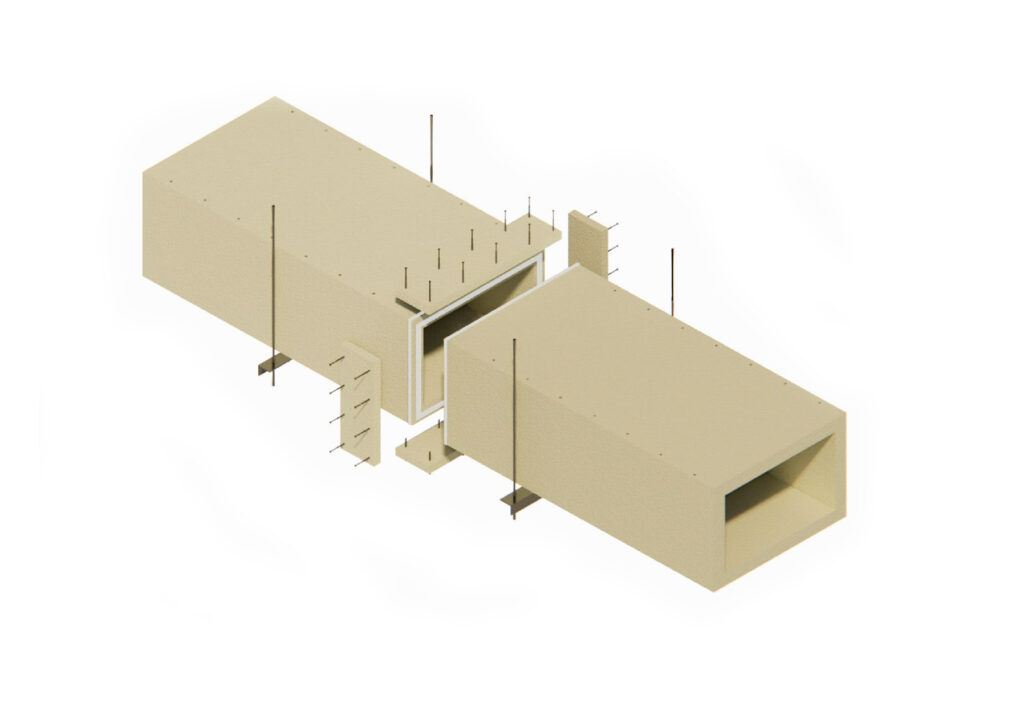

COLLEGAMENTO TRA PEZZI

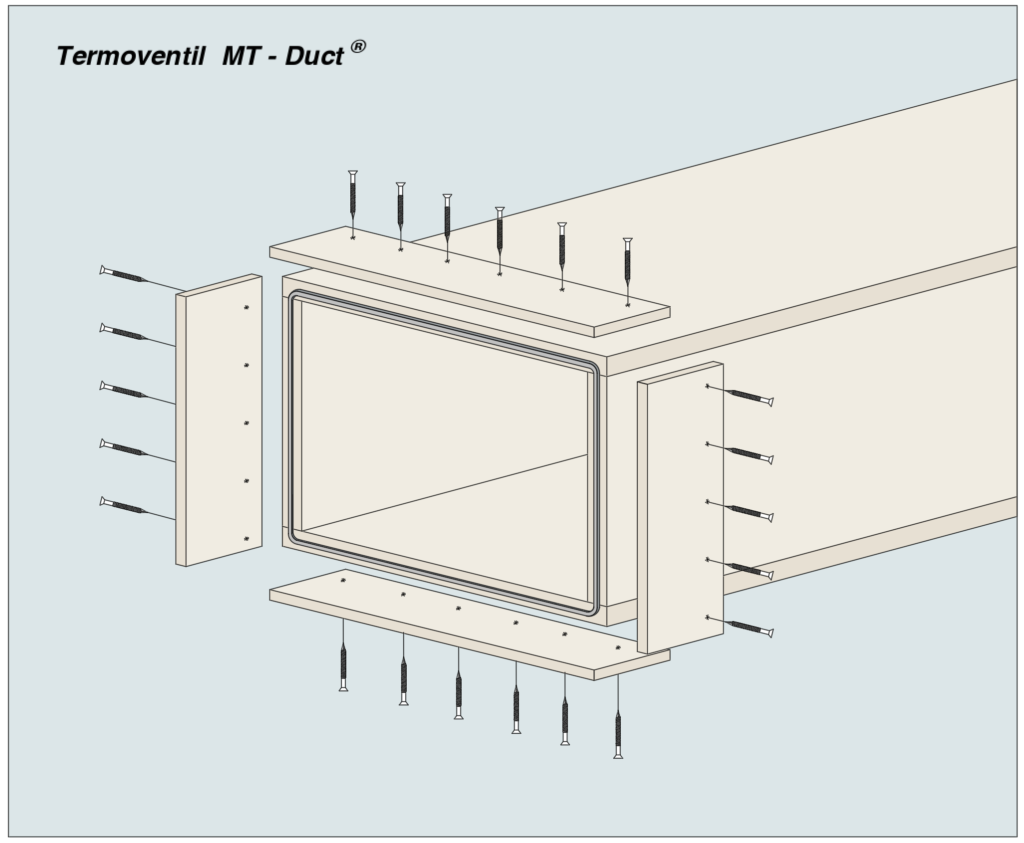

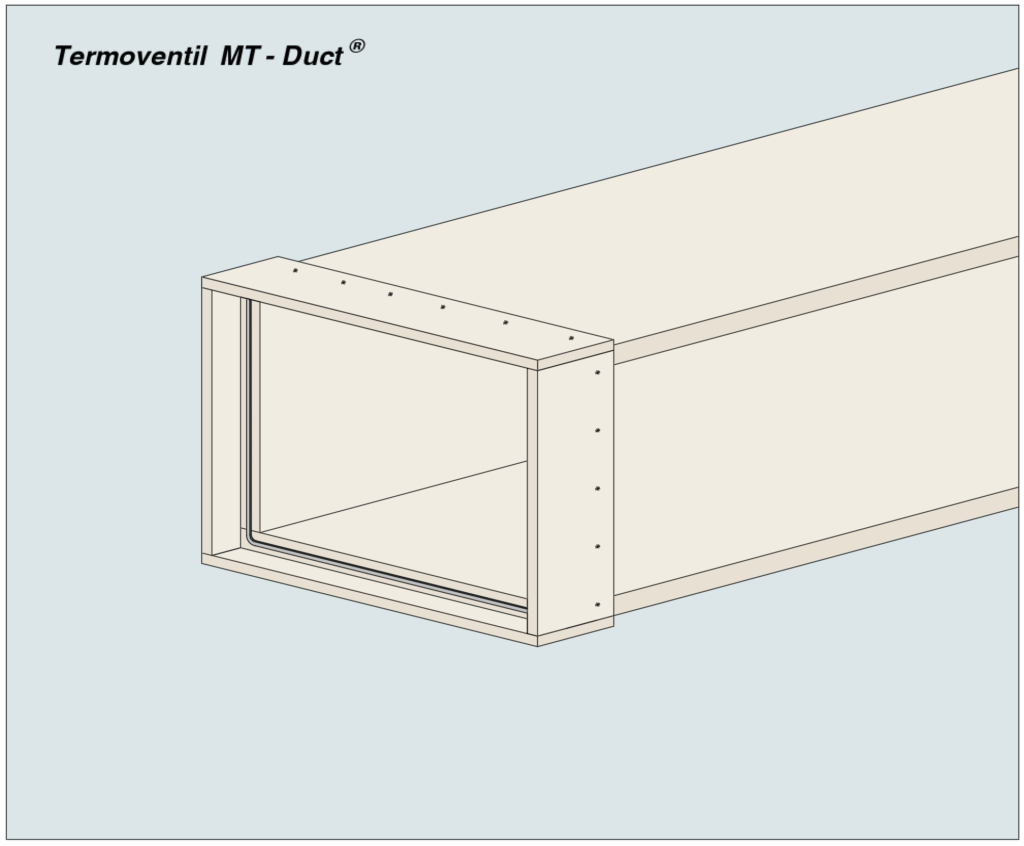

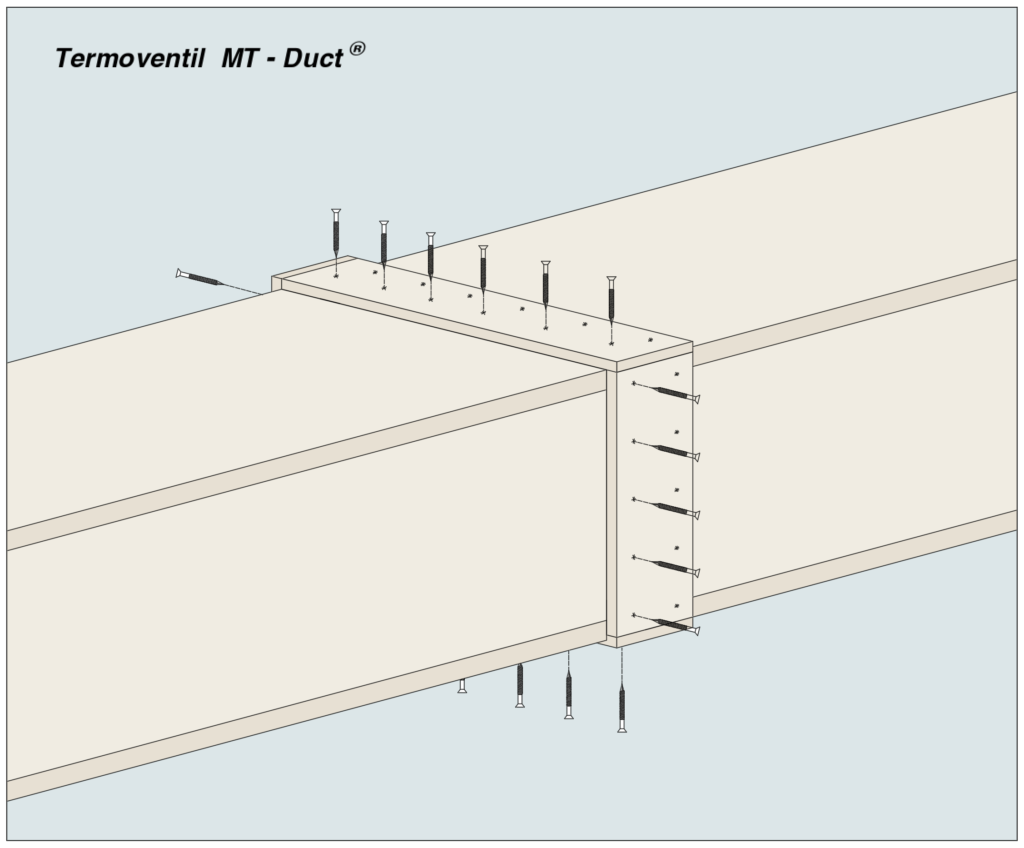

I singoli  pezzi vengono collegati tra loro mediante l’applicazione di fasce di giuntura in calcio silicato  fissate da viti e collante resistente alle alte temperature.



STAFFAGGIO STATICO

Lo staffaggio statico fornito in dotazione ai condotti rappresenta e garantisce la sicurezza standard occorrente per la valenza della certificazione di prodotto;

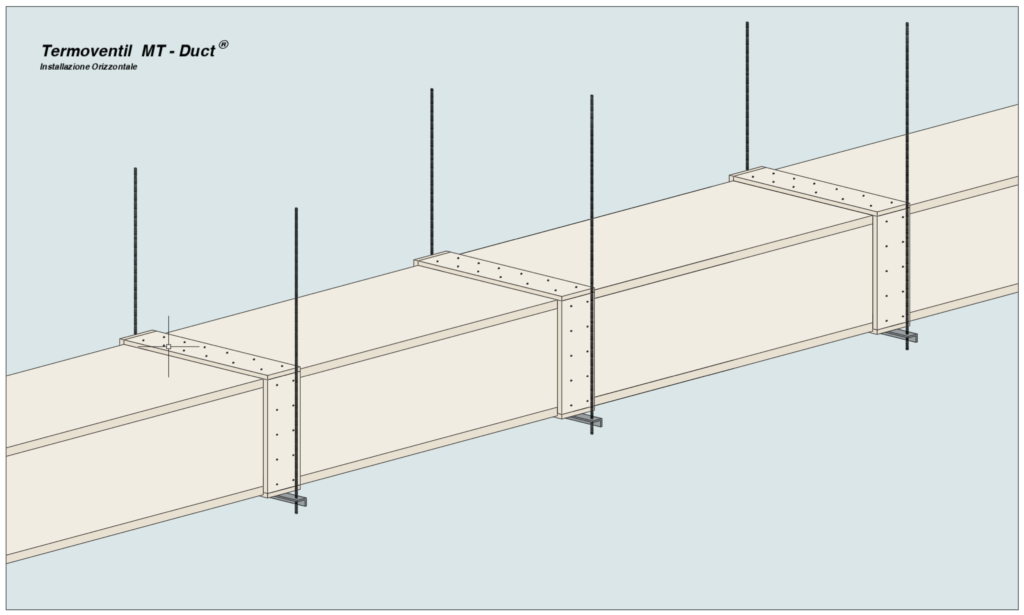

Staffaggio orizzontale MT-DUCT®
(dimensioni inferiori a 1.250 x 1.000 mm)

Staffe con binari preforati di profilo a C 41×41 mm sospese da barre filettate uniformi M16. Distanza massima tra sospensioni orizzontali pari a 1,2 m in simmetria con le fasce di giuntura applicate

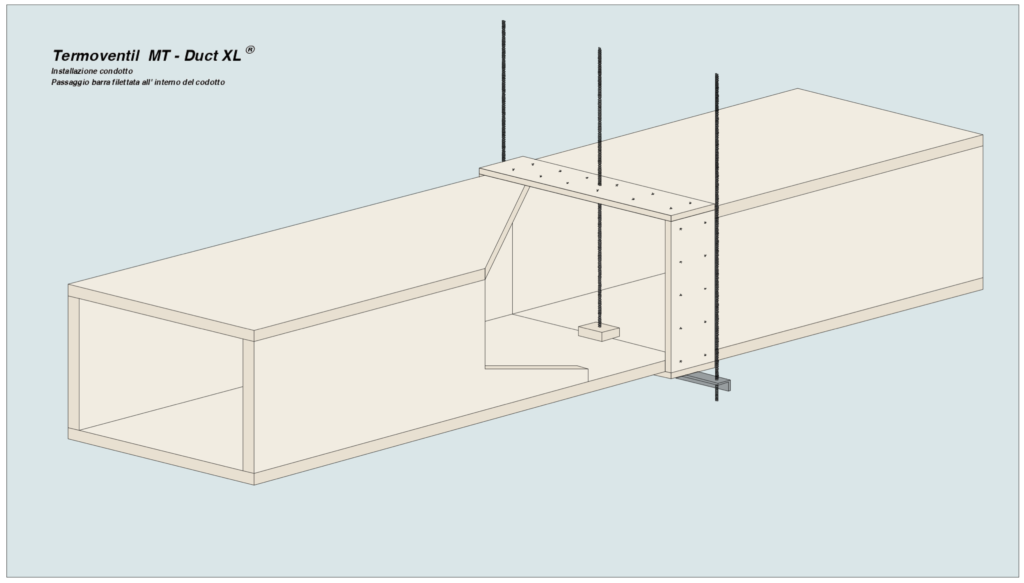

Staffaggio orizzontale MT-DUCT XL®
(dimensioni superiori a 1.250×1.000mm)

Staffe con binari preforati di profilo a C 41×41, fissato in corrispondenza delle fasce di giuntura e assicurato alla struttura attraverso barre filettate M16. In simmetria alla giunzione è posta una terza barra filettata M16   ancorata alle estremità della condotta con due blocchi in silicato di calcio. Distanza massima tra sistemi di supporto pari a 1,2 m.

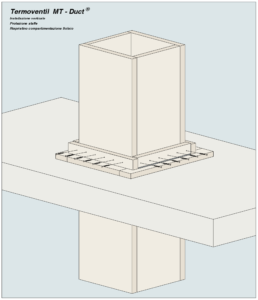

Staffaggio Verticale MT-DUCT®

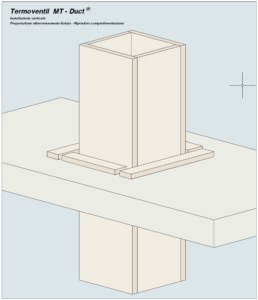

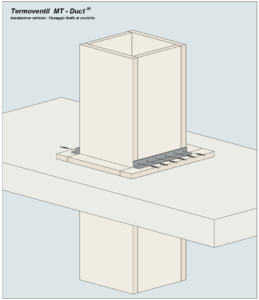

I condotti che attraversano i solai verranno ancorati con dei profili in acciaio zincato fissati a questi ultimi , successivamente si eseguirà il ripristino della compartimentazione e la protezione delle staffe posate

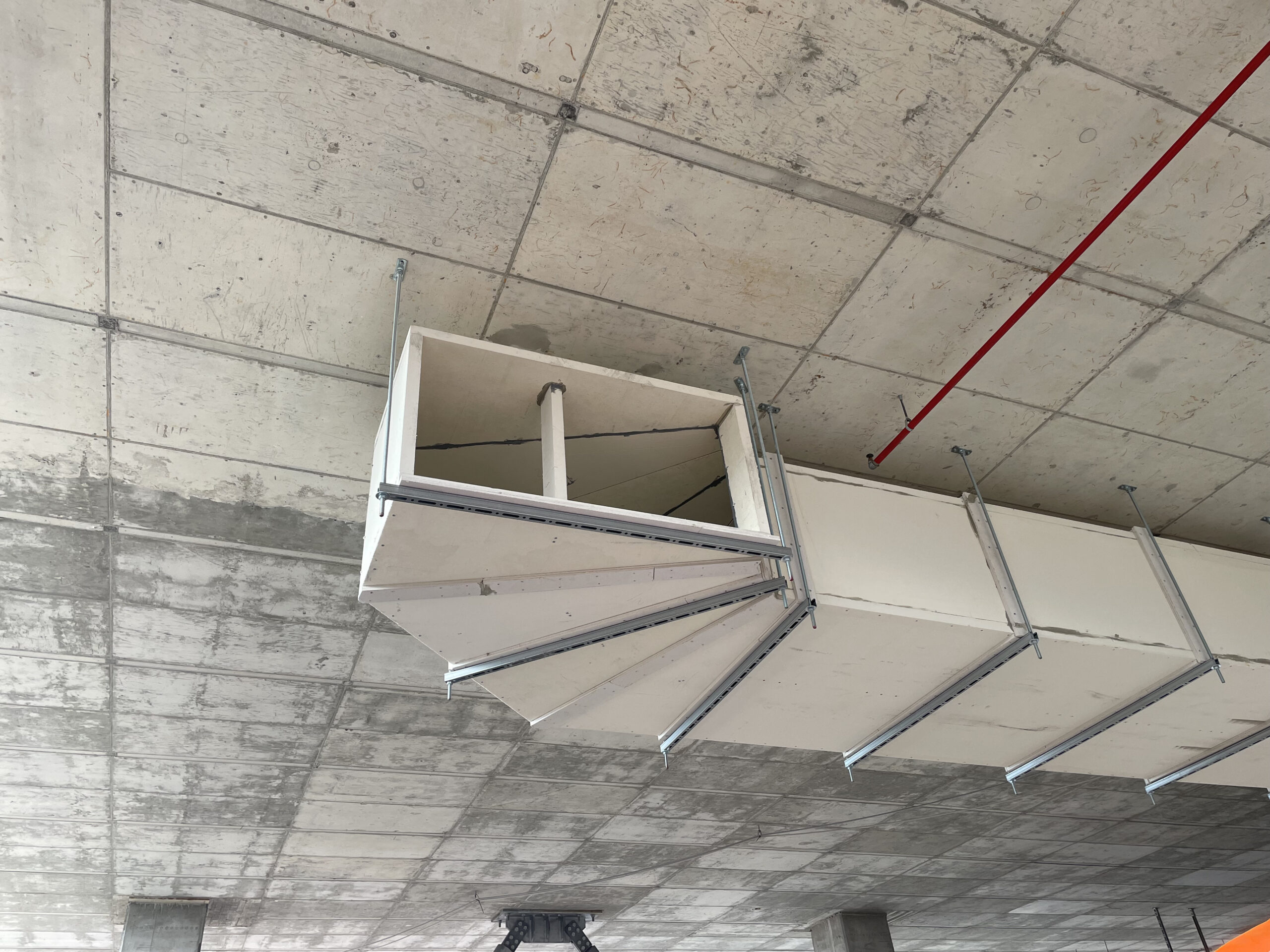

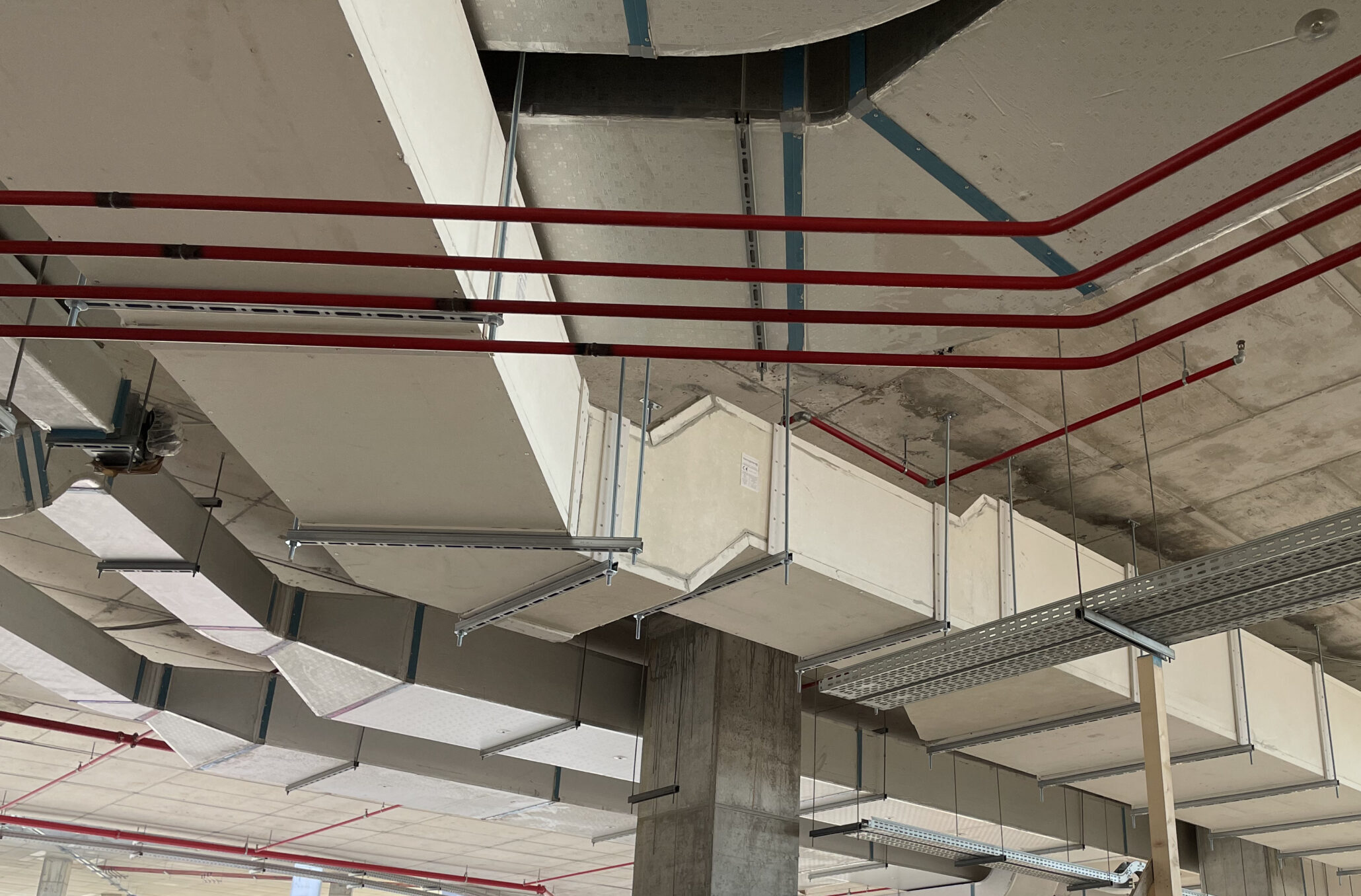

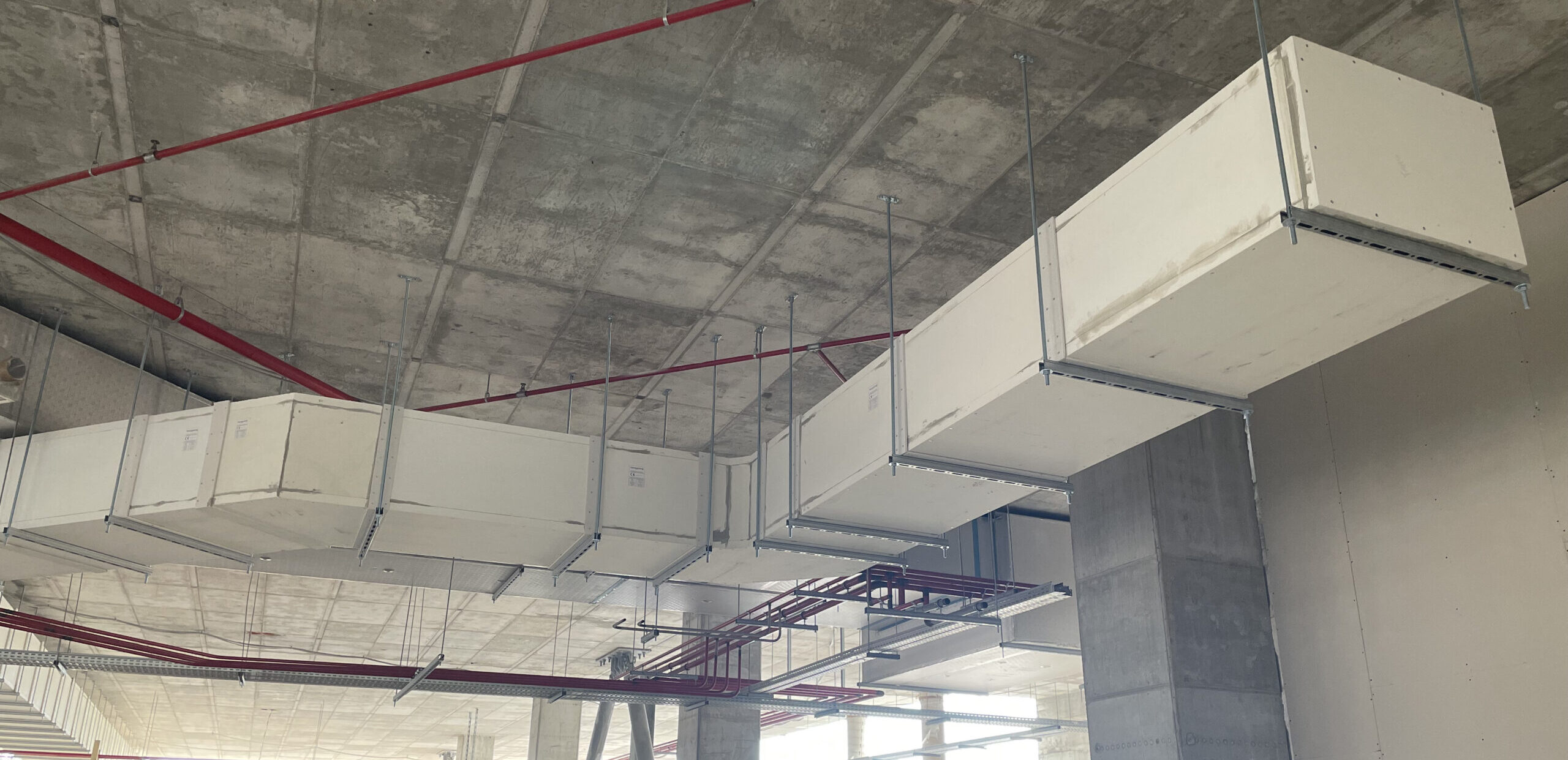

Esempi di impianto SEFFC SISTEMA CONDOTTE RETTANGOLARI EVACUAZIONE FUMO E CALORE COMPARTIMENTO MULTIPLO :
